Արագ մանրամասներ
Մեքենայական համակարգ. Լցնում, չափագրում, խառնուրդ եւ ձուլում
Տիպիկ Mateirals համակարգը, TDI + MOCA / MDI + MOCA / Prepolymer + MOCA / E-300
Ծրագրեր: Pu rods, pu թերթ, pu rollers, pu մասեր արդյունաբերության եւ այլն
Մանրամասն Ապրանքի նկարագրությունը

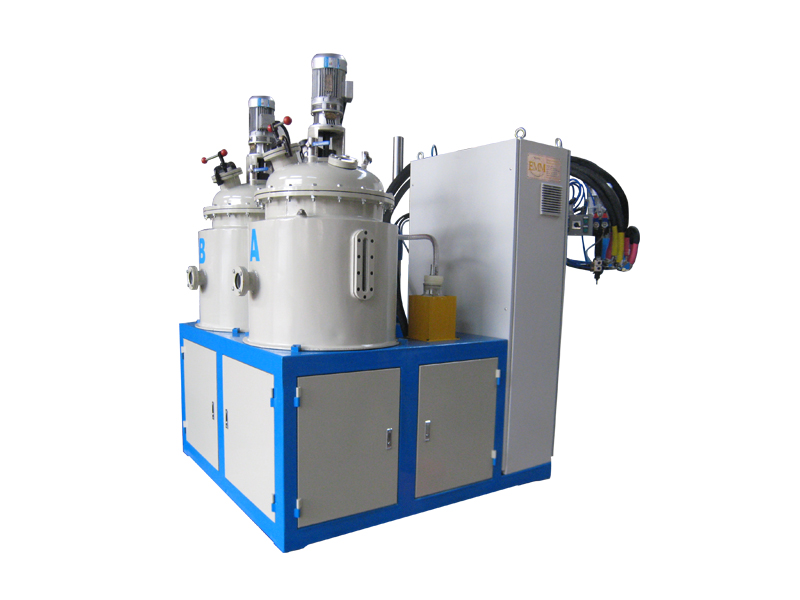

EA սերիա 2 բաղադրիչ էլաստոմերային ձուլման մեքենա, չափիչ մեքենա, խառնիչ մեքենա
1. Ամփոփագիր.
Մեր pu casting injeciton մեքենան այն է, որ մեր ընկերությունը հետեւում է միջազգային առաջավոր տեխնոլոգիական արտադրանքներին, ներմուծում է հիմնական մեքենաների մասերը օտարերկրյա երկրներից եւ հայտնի ապրանքանիշներ: Հետեւաբար, սարքավորումների տեխնիկական եւ անվտանգության աշխատանքը հասել է արտերկրում նույն ժամանակաշրջանի նույն արտադրանքի առաջադեմ մակարդակի:
Այս մեքենան օգտագործվում է ձուլման պոլիուրեթանային էլաստոմեր արտադրանքի համար, որոնք օգտագործում են MOCA եւ այլ նյութեր որպես շղթայի երկարաձգիչ, ինչպիսիք են սոսնձման ակտը, պահոցը, վերելակների օգտագործման համար վերարկուները եւ բարձր կոշտ արտադրանքները եւ կարող են ստեղծել նախընտրական պոլիմերային եւ վակուումային defoaming այս մեքենայում:
Տարբեր PU ռետինները կարող են անմիջապես անջատվել տարբեր նյութերի պրոցեսորի համար:
2. Հիմնական պարամետրերը եւ նկարագրությունները սարքավորումների համար
2.1 Տիպ `PU CASTING MACHINE WITH MULTI-COMPONENT (տարբերակ)
2.2 Ուլտրամանուշակագույն համակարգ `Pu elastomer products
2.3. Viscocity (cps):
A (POLYOL կամ նախընտրական պոլիմեր) `~ 4000mpa.s (45 ℃ -100 ℃)
B (MOCA): 10 ~ 1000 մՊ (130 ℃)
2.4 Հորատման արդյունքը `2-10 կգ / րոպե (100: 14), ընդամենը 5 ընտրանք
Խառնուրդի հարաբերակցային դաշտը կարգավորելի է. 100: 6 ~ 100: 20 Կա քաշի տարբերություններ, երբ հումքի խտությունը եւ հումքի խառնուրդ հարաբերակցությունը տարբեր են:
Տարբերակ: Մեկ այլ բաղադրիչ կարող է ավելացվել գունանյութի կամ գործակալի օգտագործման համար:
3.Առաջին նկարագրություն.
3.1 տանկ (A, B, տանկ)
Tank նյութը: Չժանգոտվող պողպատից AISI 304
Ջեռուցման բաճկոնով
Առավելագույն հնարավորությունը `A220L B60L
Օգտագործելի հզորությունը `A160L, B45L
Ջեռուցման համակարգ
Ջերմաստիճանի ստուգում. PT100 սենսոր:
Առավելագույն ջերմաստիճանը `130 ℃
Տոլերանտություն ջերմաստիճանի անցկացման վրա: +/- 1.5 ° C- ում
Mixer: Չժանգոտվող պողպատից նյութ, խարիսխի տեսակ
Mixing արագությունը: Կարգավորվել ըստ տարբեր հումքի
Ստուգման պատուհանը `տանկի մարմնի պատուհանը
Տարբերակ. Էլեկտրական անջատիչ
Օժանդակ համակարգ.
Վակուումային համակարգ
Ազոտի լրացման համակարգ
Վակուումային մետր
Հումքի լրացման համակարգ
Հումքի վակուումային կլանող համակարգ
Հումքի բեռնաթափման համակարգ
3.2 Խողովակ
Նյութ: PTFE ամրացված չժանգոտվող պողպատ, ցանցով
Ջեռուցման համակարգ
Առավելագույն աշխատանքային ճնշում `20 բար
Առավելագույն ջերմաստիճանը `130 ℃
Տոլերանտություն ջերմաստիճանի անցկացման վրա: +/- 1 ° -ում
Այս բարձր ճկունության մեկուսացման խողովակը կարող է ապահովել ջերմաստիճանի կայունությունը ողջ խողովակաշարում:
3.3 Մշտադիտարկման համակարգ (Ա, Բ, բաղադրիչներ)
Չափողող պոմպեր
Չափման պոմպի առաքման հզորությունը `A 40cc / r, B 6cc / r
Զտիչներ. Բարձր զտիչ մակերես Չժանգոտվող պողպատից 304:
Շարժիչ: Converter ըստ տաքսոմետրի եւ շարժիչի վերահսկել հոսքի արագությունը:
Բոլոր չափող համակարգը եւ փչակները պահվում են տանկի տակ եւ ջեռուցվում են
Չափիչ համակարգը եւ ֆիլտրը ջեռոցում, ստորին մեկուսիչ նյութը: Այս դիզայնի մեթոդը կարող է ճնշել տանկը սխալ հանգամանքներում, մաստակի համար
3.4 Խառնուրդ գլուխը
Նյութը `բարձր ամրության խառնուրդ
Արագություն `0.0 դեպի 6500 ռ / ժ:
Ջեռուցում `Անկախ էլեկտրական ջեռուցում Շարժիչներով խառնած գլխով համադրություն
Ջերմաստիճանի ստուգում. Ջերմային տվիչ:
Ջերմաստիճանի պահպանման նկատմամբ հանդուրժողականություն. +/- 1 ° C
Շարժիչ `էլեկտրաշարժիչների, վերահսկվող հաճախականության կերպափոխիչի միջոցով:
Մեր բացառիկ խառնիչ գլանաձեւ դիզայնը ունի հետեւյալ հատկանիշները. Այն կարող է երաշխավորել արագության ճշգրտությունը եւ հումքի խառնման շատ ցածր արագությամբ: այնպես, որ prepolymer- ը չի առաջացնում ճնշման վնաս:
Հատուկ խառնուրդից պատրաստված մեխանիկական կնիքային համակարգից պատրաստված խառնիչ գլխիկը նույնպես կարող է աշխատել բարձր հակատանկային ճնշման ժամանակ, իսկ խառը համակարգի հուսալիությունը ապահովելով:
Մանրեցման պալատի յուրահատուկ դիզայնը կարելի է մաքրել, ապահովելու համար հեշտ օգտագործման եւ մանրակրկիտություն:
3.4.1 Ա, Բ,
Նյութը `բարձր հզորության խառնուրդ
Ներարկման համակարգը `միմյանցից անկախ ներարկման ճնշումը
Ջեռուցման համակարգը `անկախ էլեկտրական ջեռուցման համակարգ
Ջերմաստիճանի չափման համակարգ. PT100 ջերմային տվիչ
Ջերմաստիճանի սխալ. Հսկողություն +/- 1 ° C
Յուրաքանչյուր ներարկման ճնշման հսկողությունը միմյանցից անկախ է, կարող է հարմարեցնել միայն ճնշման ձուլման եւ վերամշակման ճնշումը: Կտրուկ ներարկման ճնշումը փորձարկվելու է սենսորային ղեկավարի եւ ճնշման կարգավորիչ սարքի միջոցով: Այս վերահսկողության մեթոդը կարող է խուսափել ամեն անգամ, երբ հորդառատ նյութերը պետք է խառնվեն եւ անբարենպաստ:
4.Օբյեկտում `օժանդակ չափող եւ ներարկման համակարգ` գույնի, փրփրացող նյութի եւ հավելանյութի եւ այլն
Pump: Gear պոմպ
Չափման ճշգրտությունը `0.3%:
Հոսքի միջակայքը `0.006-0.06 լ / րոպե
Չափման ճշգրտությունը `0.3%:
Ճնշման ստուգում. Ճնշման տվիչ:
Վառելիքի հզորությունը `0.6L / 2L
Շարժիչ `էլեկտրական կառավարիչ` ինվերտոր:
Injectors: Single յուրաքանչյուր օժանդակ համար ինքնուրույն կարգավորելի ներարկման ճնշման.
4. Մաքրման համակարգ
Tank: 20L Չժանգոտվող պողպատ
Հեղուկի վերահսկում. Տեսողական ապակու պատուհան
Ցածր դիրքի զգուշացում էլեկտրոնային սարքավորումների (OPTION)
Injector: Ներարկել հումքը ուղղակիորեն խառնել գլուխը
Մաքրման լուծույթի, օդի, խառնուրդի գլան շարժիչի արագությունը եւ շրջանառությունը հանդիսանում են անկախ կառավարման համակարգ, ինչը կարող է նրանց ամուր մաքրման ազդեցություն ունենալ:
Մաքրման սպառման նվազեցնելու համար յուրաքանչյուր բաղադրիչի պարամետրերը կարող են լինել նախնական մաքրման միջոցներ: Ձուլման սարքի կարգավորումները, երբ հանկարծ կորցնում են ուժը արհեստական արտակարգ իրավիճակների մաքրման սարքում: Մաքրման լուծումը պետք է օգտագործի ոչ դյուրավառ լուծիչներ, ինչպիսիք են `DBEMC
ձանձրալի ընթացակարգեր: Ձուլման սարքի կարգավորումները, երբ հանկարծ կորցնում են ուժը արհեստական արտակարգ իրավիճակների մաքրման սարքում: Մաքրման լուծումը պետք է օգտագործի ոչ դյուրավառ լուծիչներ, ինչպիսիք են `DBEMC:
5. 3 բաղադրիչ պոլիուրեթանային ցածր ճնշման մեքենա, փրփրացող եւ հորդող մեքենաԷլեկտրիկ խորհուրդը եւ ծրագրային ապահովումը
Էլեկտրոնային ցուցադրման դիզայն `ըստ ԵՀ չափանիշների:
Ծրագրային ապահովում. Ծրագրային համակարգը կարող է վերահսկել մեքենան աշխատելու եւ պահեստավորման մեքենայի վերահսկողության մեջ:
Տվյալների ինտերֆեյսի տվյալները հետեւյալ ընթացակարգերի միջոցով.
* Աշխատանքային վիճակի իրականացումից հետո բոլոր մեքենաները իրական ժամանակի պարամետրերում կարող են դրսեւորվել ինտերֆեյսում, ինչպիսիք են ջերմաստիճանը, ճնշումը, պոմպը եւ խառնուրդը, անվտանգության մակարդակը, ահազանգման պայմանները եւ պարամետրերով սահմանված այլ ընթացակարգերը:
* Ֆորմատի նախագծման ծրագիր
Հիմնական պարամետրը եւ պահպանել բանաձեւի ինտերֆեյսը (խորությունը, ջերմությունը, ճնշումը եւ այլն): Յուրաքանչյուր բանաձեւի համար կարող է սահմանվել եւ պահպանել 20 ենթաթաղանթ, այդ ենթաթարտերը կարող են անմիջապես դուրս գալ առաջին ընտրանին:
* Կալիբրացման ինտերֆեյս
Այս ինտերֆեյսը հիմնականում օգտագործվում է ավտոմատ կերպով ուղղելու երեք տարբեր գանձումներից `հավասարակշռող` որոշելու որակը:
Ծրագրին ներառում են նաեւ այլ համակարգեր, ինչպիսիք են ձուլման մեքենաների սպասարկման հսկողությունը, աշխատանքային ժամանակը, տվյալների վիճակագրությունը եւ ահազանգերը: Համակարգչային ծրագրեր
6.Մաչինային չափը
Բարձրությունը `1600 մմ
Տեւողությունը `2000 մմ
Լայնությունը `2,200 մմ
Ներարկման բռնակների երկարությունը `1,300 մմ
Քաշը `1,500 կգ
7. Տեղադրման պայմանները.
Վակուումային պոմպեր `40 մ 3 / ժ
Սեղմված օդի: Չոր օդի 5/7 բար
Հոսքի հզորությունը `> 5 Nm3 / ժամ
Power: 220V / 380V - 50 Հց (3P + N + T)
Տեղակայման միջավայր. Ցանկացած պայթյունի արտադրամասում տեղադրեք
